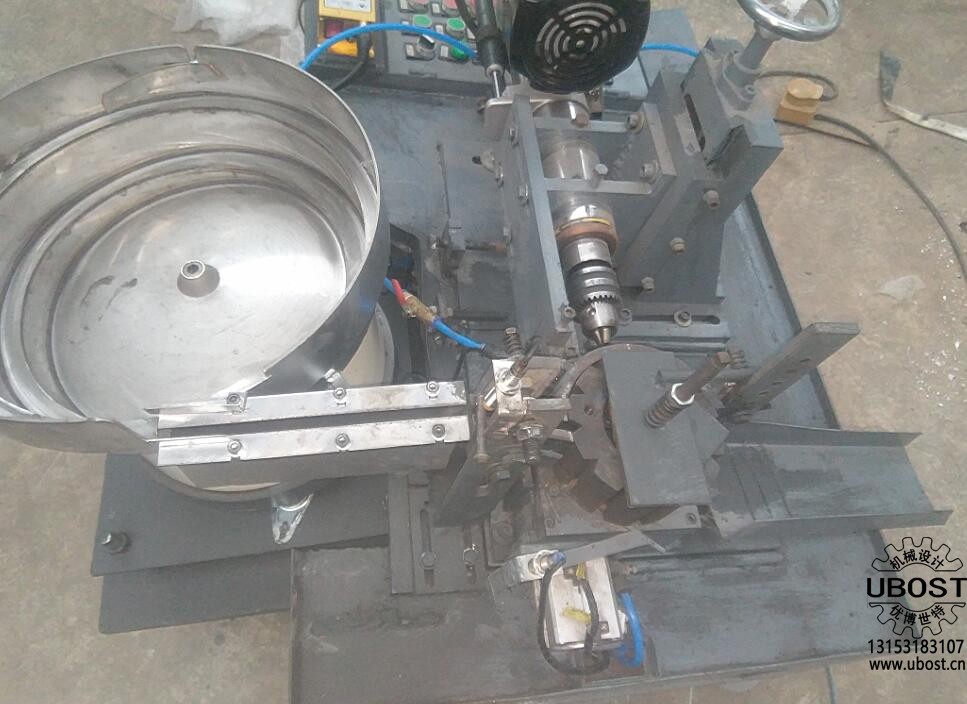

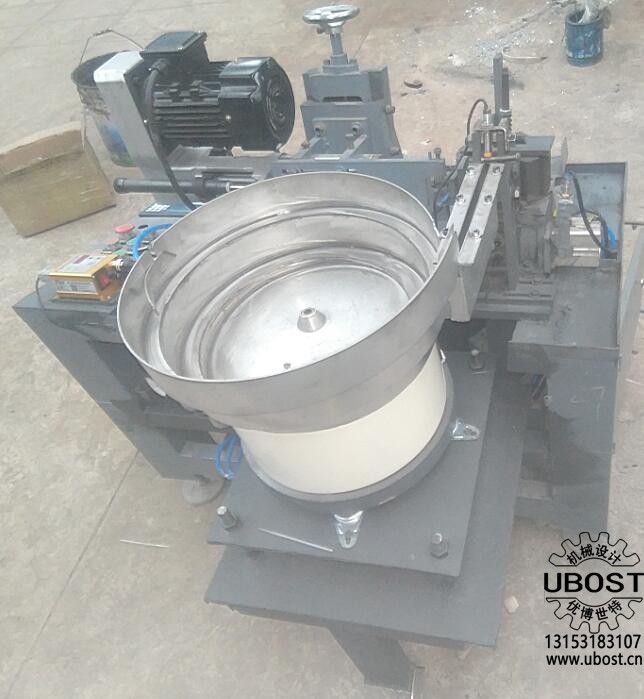

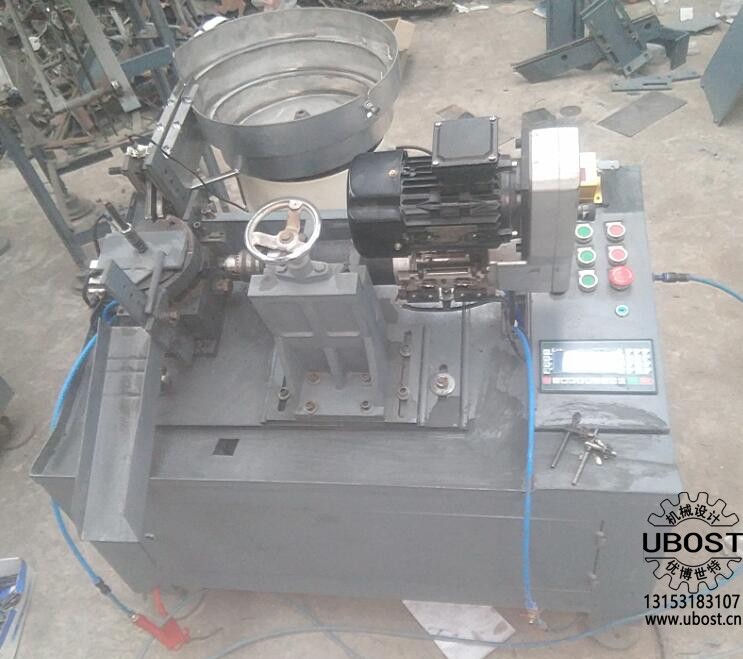

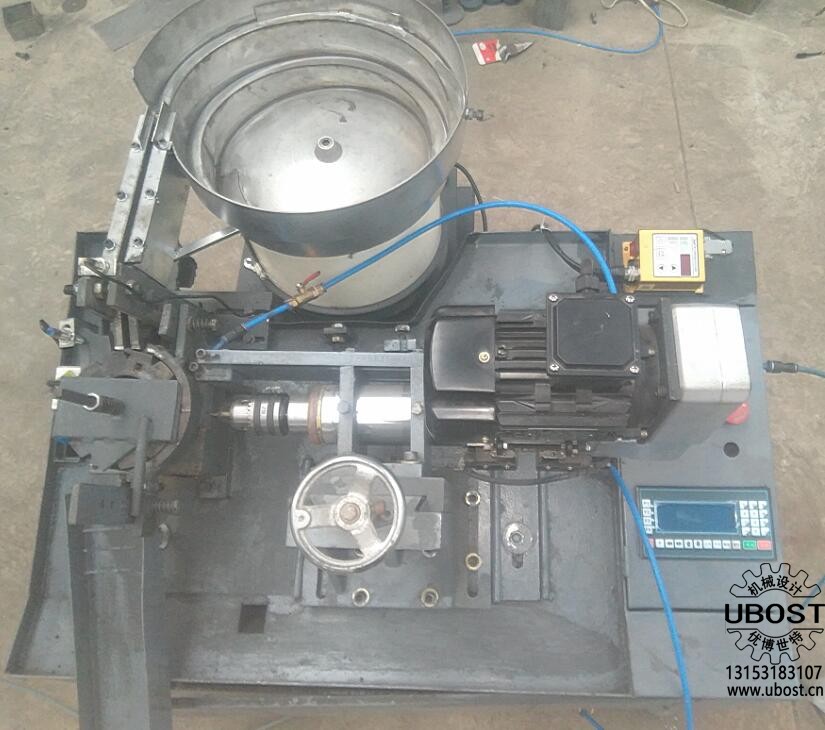

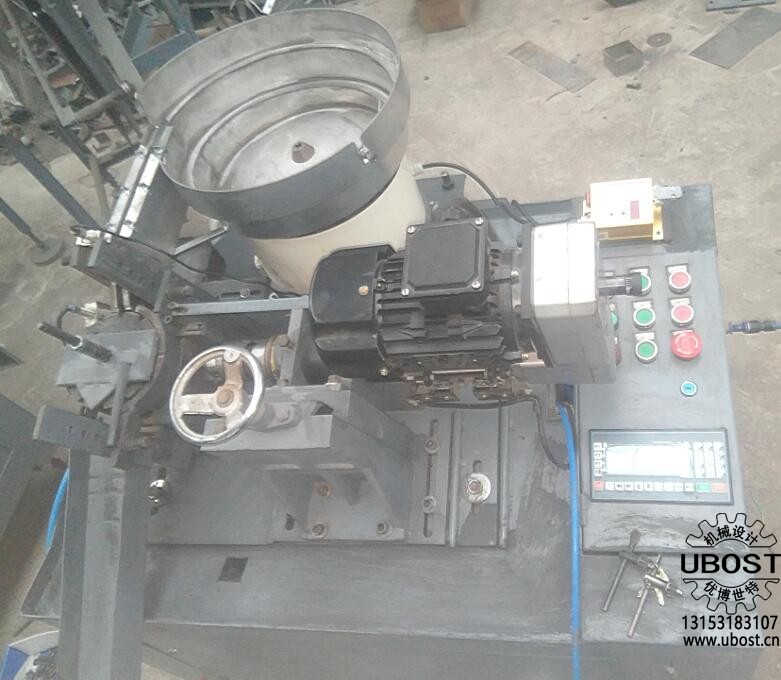

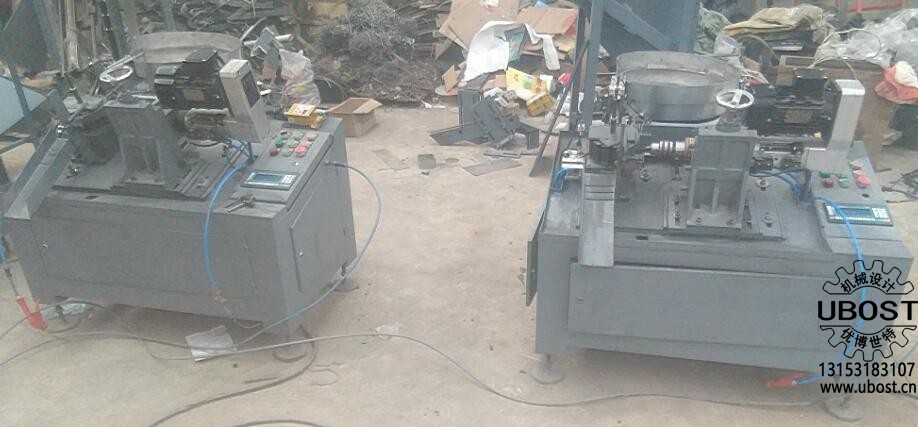

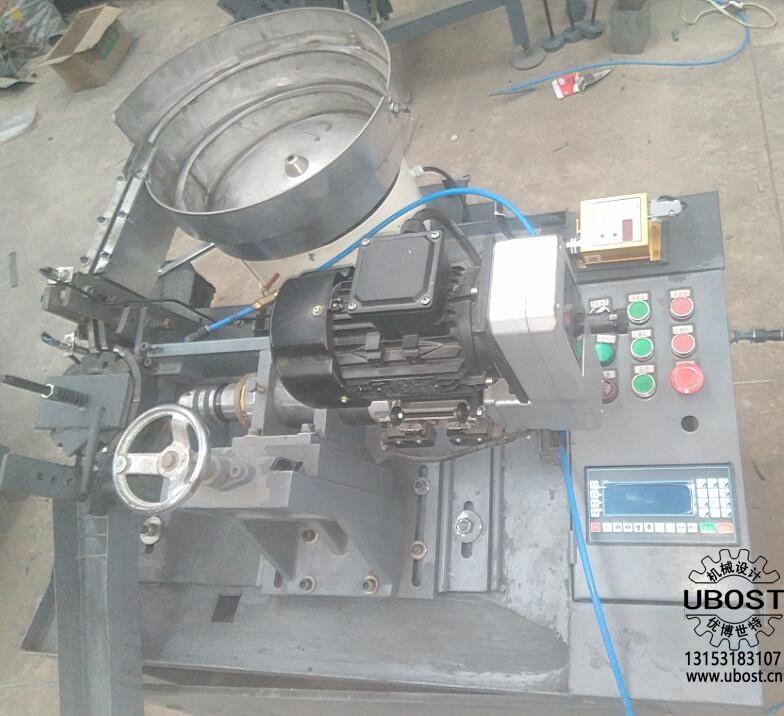

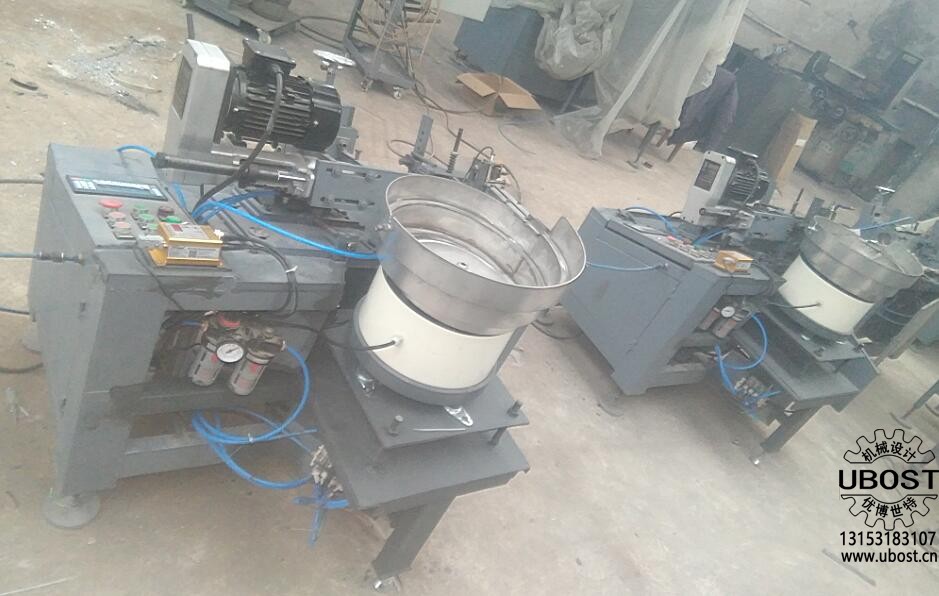

銷軸自動鉆孔機-振動盤
（型號：UZX6-2ZP）
銷軸自動鉆孔機-振動盤是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的自動化設備,。
機器原理及說明：

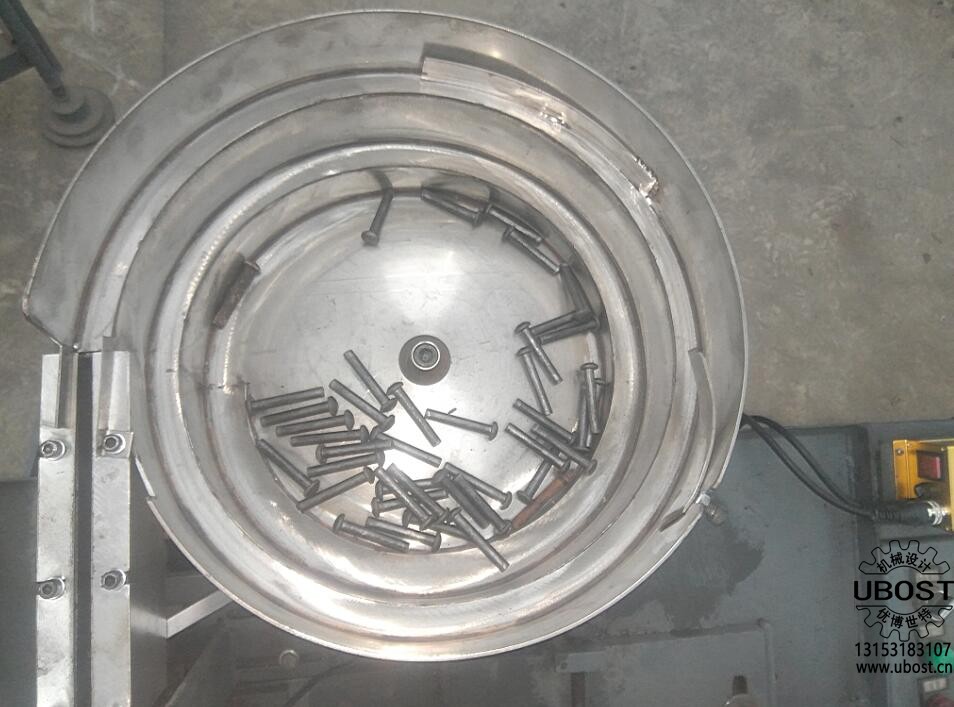

該機采用12等分氣動分度盤通過數控系統控制,，自動旋轉分度進行旋轉工位送料,，通過（送料機或振動盤為選配件）自動送料到滑道中，數控系統自動控制風動式鉆孔動力頭進給鉆孔,；鉆孔速度及深度可由油壓緩沖器調整,，自動落料。
通過鉆孔動力頭控制實現鉆孔,。采用液晶屏幕數控系統控制,，可隨意編程，存貯多個加工程序,；不容易斷鉆頭,，實現完全數控操作。一人可同時操作5-8臺機器,，省人力省功,。大幅度提高工作效率。
自動送料,，自動夾緊,、自動鉆孔、自動退料,。四個動作由分度盤在不同工位同時完成,，鉆孔效率高。
380V電源,；氣源壓力6-8KG,。
銷軸、螺栓全自動鉆孔機適用在金屬（鋼,、鐵,、不銹鋼等）：螺栓（GB/T 31.1六角頭螺桿帶孔螺栓、GB/T 31.3六角頭螺桿帶孔螺栓）,、銷軸（GB/T 882-2000銷軸）直徑桿上鉆孔,。適應鉆孔零件形狀如下圖：
1,、本機具有結構合理，操作方便安全可靠,，不易斷鉆頭等特點,；
2、具有沒料自動報警,、停機功能（水泵,、主軸、運動部件全停）,；
3,、具有斷鉆頭自動報警、停機功能,；
4,、具有沒鉆孔或鉆半孔自動檢測停機,、報警功能；
5,、鐵削與工件自動分離,；
6、鉆孔效率高,，一臺機器能頂上一個半人手工鉆孔速度,；一人能操作5-8臺機器；節省 6-10人,；
7,、經濟實用，投入成本低,；
8,、本機適用于在銷軸類、螺栓類,、軸類,、園柱類等零件、園柱面上鉆孔,；直徑及長短都可調,，屬通用機型。
銷軸自動鉆孔機-振動盤機型參數一覽表
機型 參數 | UZX3-2ZP | UZX6-2ZP | UZX16-2ZP | |
最大鉆孔直徑 | 0.5-2 | 2-6 | 3-10 | |
主軸最大行程 | 80 | 80 | 80 | |
主軸錐度 | JT6 | JT6 | JT6 | |
電機功率(W) | 550 | 750 | 1100 | |
主軸轉速 | 2000-12000可選 | 800-5800可選 | 800-3800可選 | |
電壓（V） | 380 | 380 | 380 | |
螺栓鉆 孔范圍 mm） | 外徑 | 2.5-6 | 5-20 | 6-20 |
長度 | 15-80 | 25-120 | 25-120 | |
孔徑 | 0.5-2 | 2-6 | 3-10 | |
氣動分度盤 | GH140CW12 | |||
生產效率（PCS/H） | 1000-2000 | 800-1800 | 600-1600 | |
機重（KG） | 245 | 485 | 495 | |
外形尺寸（米） 長×寬×高
| 主機：1×0.6×1.2
| 主機：1×0.6×1.2 | 主機：1×0.6×1.2 | |
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 振動盤送料 | |||
一人操作臺數 | 5-10臺 | |||
銷軸自動鉆孔機-振動盤
效率參考值列表
序號 | 螺栓規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | M6×25-120 | Q235 | 3 | 6 | 22-28 | |
2 | M8×25-120 | Q235 | 3.5 | 8 | 18-25 | |
3 | M10×25-120 | Q235 | 3.5 | 10 | 15-20 | |
4 | M12×25-120 | Q235 | 3.5 | 12 | 10-15 | |
5 | M14×25-120 | Q235 | 3.5 | 14 | 6-10 | |
6 | M16×25-120 | Q235 | 3.5 | 16 | 4-8 |
