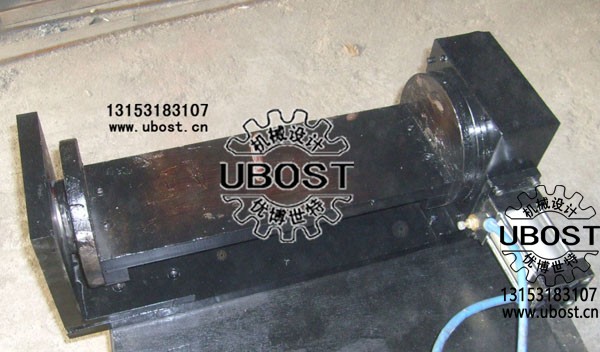

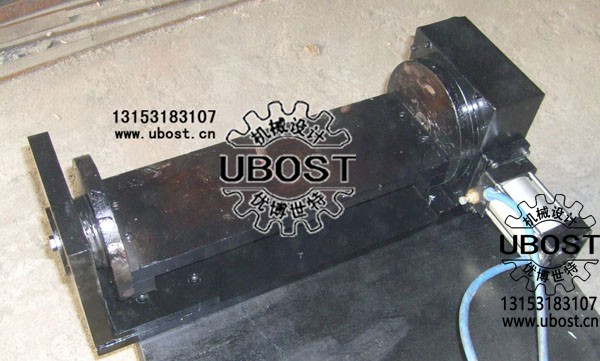

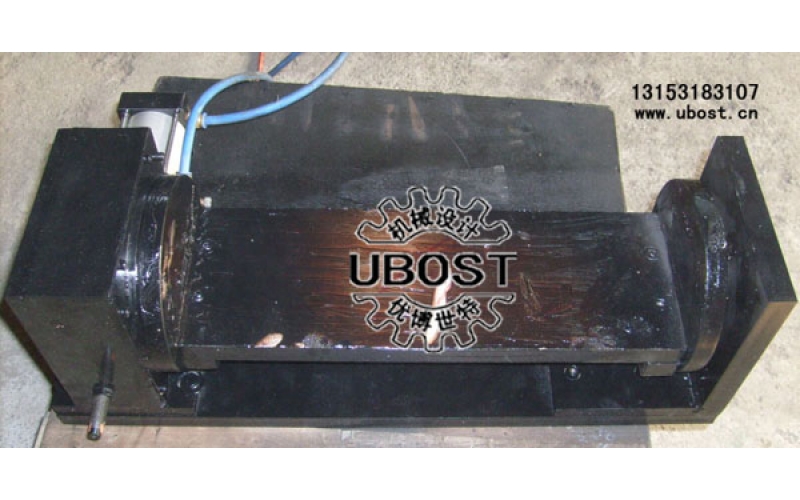

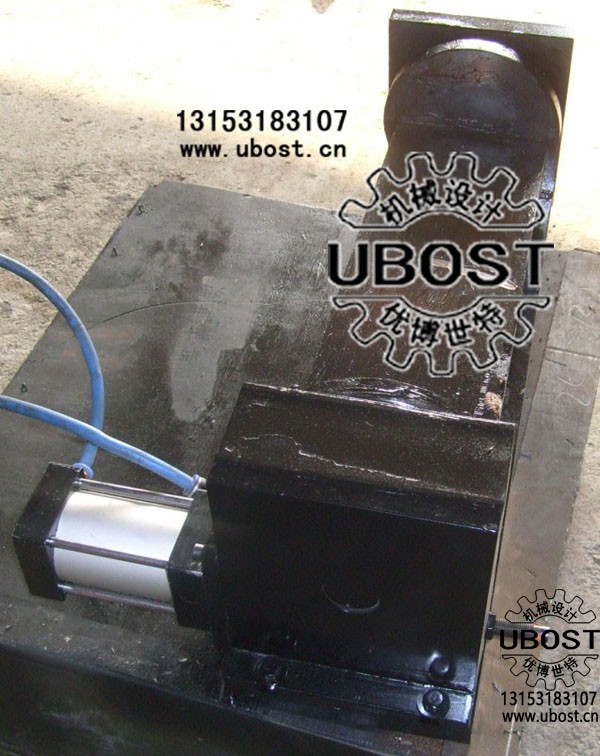

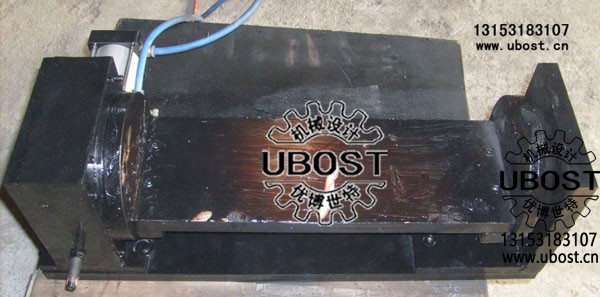

氣動分度盤-過橋板式
(型號:GH180CW8-G)
氣動分度盤是由濟南優博世特(UBOST)機械設計有限公司自主設計制造的氣動自動化控制產品,。

非常感謝你選擇UBOST系列氣動分度盤!
選型指南:

UBOST氣動分度盤具有如下特征:
我公司自主研發的氣動分度盤操作控制簡單,,只要有空壓(油壓)信號或電氣信號配合控制回路,,整套即可使用。
★分度盤運動狀態時,,分度盤面依照工藝需求分割等分旋轉,,盤面無須升降。
★反應速度快,,可與攻牙機,、鉆床、鉚釘機,、超聲波,、燙金、絲印、移印,、CNC數控加工或其他工作機配合,,形成自動生產、加工,、組裝,。
★其工作位調整簡單,標準等份有4,、6,、8、12,、24,、48等。特殊分割可另行制造,,如:3,、5、9,、10等多種,;分度盤旋轉盤面可與根據工藝需要在360度范圍內,順時針或逆時針方向依次轉動,。
★特殊消除慣性設計,,無移位現象產生
型號 | 盤面直徑 | 工位數*(特殊工位可定制) | 旋轉方向 | 氣管口徑 |
G-140 | 140 | 4/6/8/10/12/24/32 | CC:順時針CCW:逆時針 | 06-6 |
G-180 | 180 | 4/6/8/10/12/24/32 | CC:順時針CCW:逆時針 | 08-8 |
G-250 | 250 | 4/6/8/10/12/24/32 | CC:順時針CCW:逆時針 | 10-10 |
G-400 | 400 | 4/6/8/10/12/24/32 | CC:順時針CCW:逆時針 | 12-12 |
G-600 | 600 | 4/6/8/10/12/24/32 | CC:順時針CCW:逆時針 | 12-12 |
《分 度 盤 尺 寸 參 數 》
名稱型號 | G-140 | G-180 | G-250 | G-320 | G-400 | G-600 |
中心高 | 89 | 92 | 131 | 145 | 185 | 202 |
轉盤厚度 | 20 | 20 | 24 | 24 | 24 | 24 |
定位高度 | 3-5 | 3-5 | 3-5 | 3-5 | 13 | 15 |
定位孔直徑 | 22 | 28 | 37 | 47 | 68 | 68 |
底座寬 | 150 | 200 | 270 | 350 | 430 | 630 |
底座長 | 170 | 210 | 270 | 350 | 460 | 670 |
安裝孔距 | 110 | 120 | 190 | 240 | 280 | 420 |
氣缸底到模中心 | 170 | 195 | 270 | 320 | 400 | 685 |
轉盤直徑 | 140 | 180 | 250 | 320 | 400 | 600 |
油缸直徑 |
|
|
| MOB50 | MOB63 | MOB63 |
氣缸直徑 | SDAS32 | SDAS40 | SDAS63 | SDAS80 | SDAS100 | SDAS100 |
轉盤安裝孔 | M6 | M8 | M10 | M12 | M12 | M12 |
安裝孔徑中心距 | 90 | 130 | 200 | 270 | 340 | 520 |
底座安裝孔 | 150 | 180 | 250 | 310 | 430 | 635 |
底座安裝也寬 | 10 | 11 | 11 | 13 | 18 | 18 |
扭距 | 12 | 21 | 69 | 150 | 390 | 430 |
面板直徑 | 140 | 180 | 250 | 320 | 400 | 600 |
最大工裝板直徑 | 180 | 250 | 400 | 600 | 800 | 1000 |
最大承受重量 | 25 | 40 | 80 | 120 | 200 | 400 |
標準等分 | 3,4,6,8,10,12,20,24,36,48 |
分度精度 | +15” |
回轉方向 | 順時/反時(一個轉盤只能提供一種方向) |
使用液體壓力 | 0.4-0.6Mpa空氣 |

立式氣動分度盤(結構示意圖)

臥式氣動分度盤(結構示意圖)




1,、將手動閥或電磁閥進氣口接到氣缸的進氣口,手動閥或電磁閥的回氣管接氣缸到回氣口,。
2,、按通氣源,,開通手動閥或電磁閥,使進氣管通氣,,氣缸前行到達鎖緊狀態,,如裝有磁應線到此鎖緊碰感應線燈會亮起,見鎖緊狀態圖,。
3,、加工完畢,改變閥門進氣方向,,此時在壓縮空氣從回氣口進入氣缸,,推動氣缸回退,如裝有磁應線,,此時,;回退磁感應線會亮起,見退回狀態圖,。
4,、等待下組指令,重復1-4次動作,。


濟南優博世特(網址:ubost.cn)機械設計有限公司,主要設計制造:自動鉆孔機,、自動攻絲機,、單軸自動螺栓銷軸鉆孔機、螺栓銷軸三軸自動鉆孔,、倒角一體機,、氣動分度盤、數控車床自動上下料機械手,、自動儀表車床,、振動盤、送料機,、銷軸鉆孔機,、螺栓鉆孔機。設計定制非標自動化設備,。
