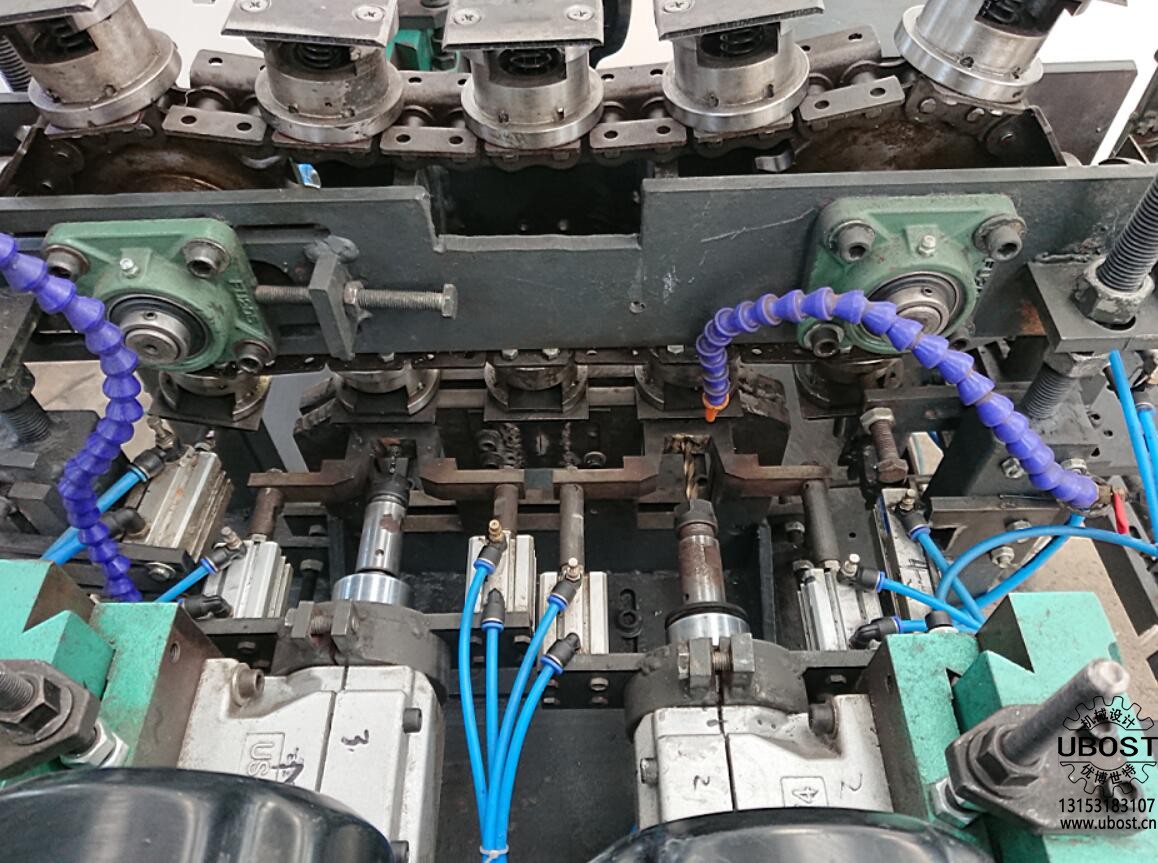

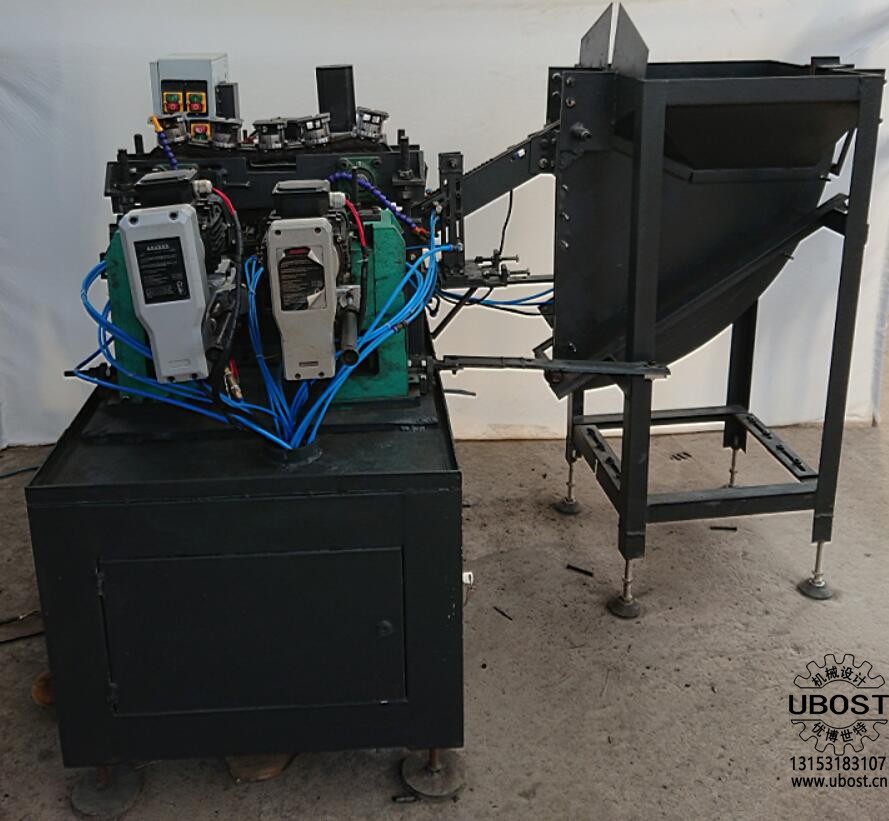

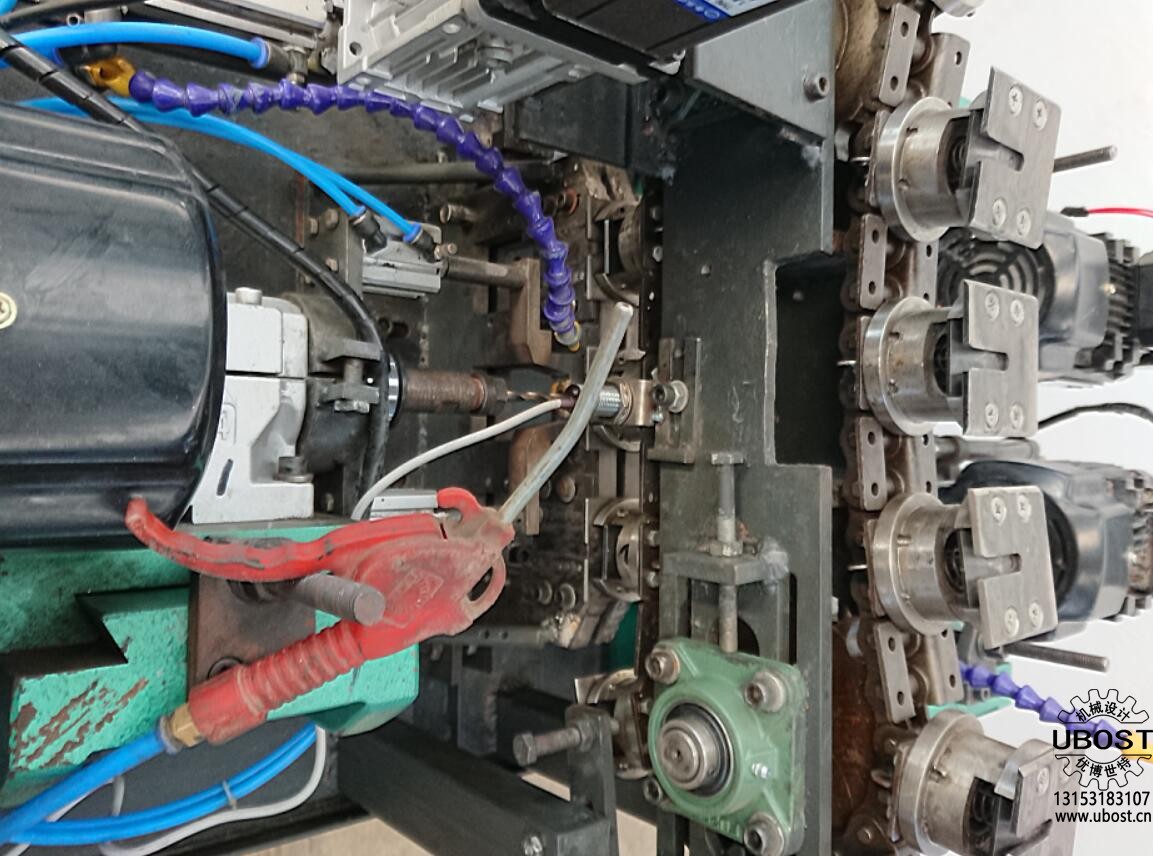

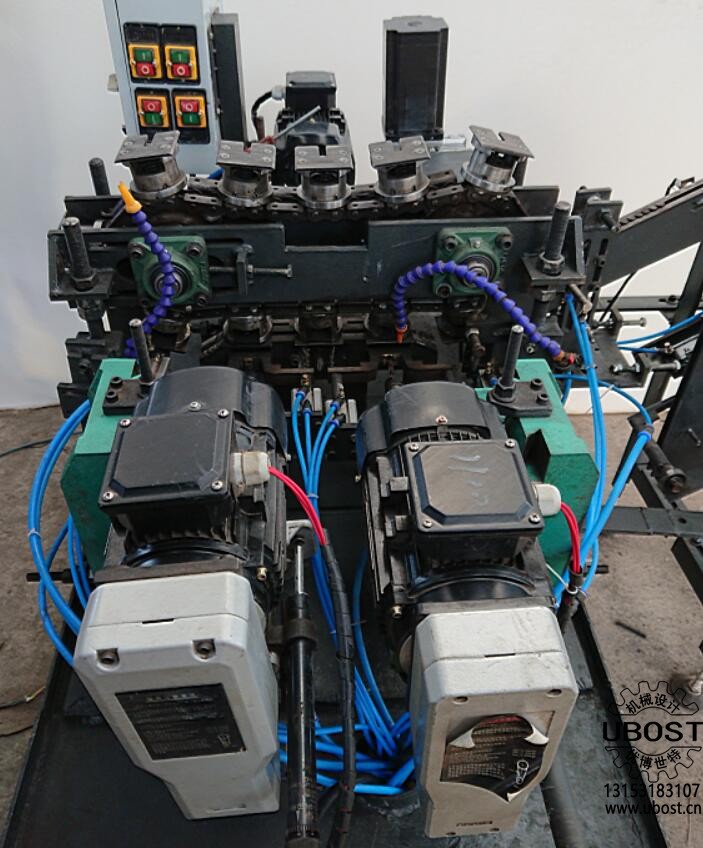

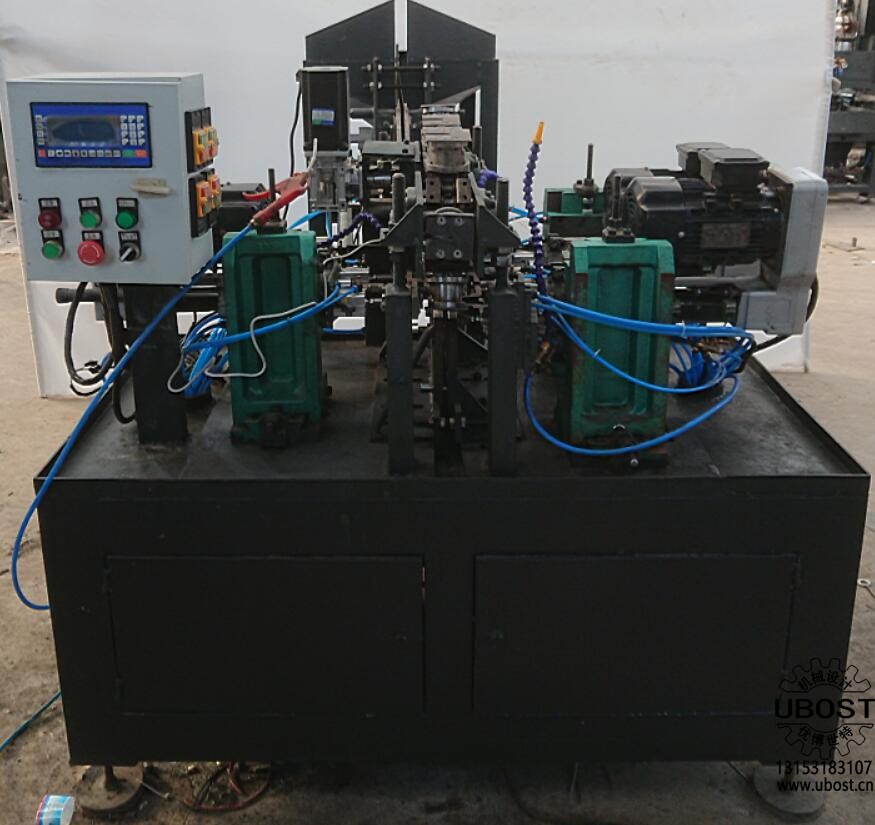

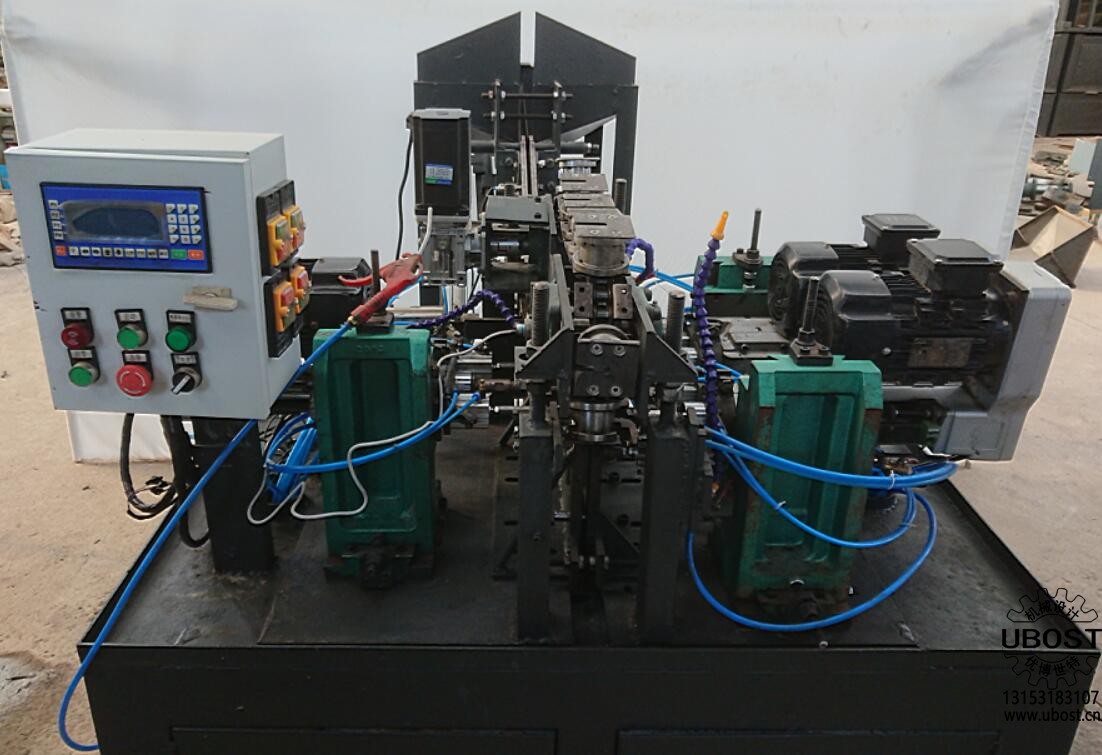

銷軸,、螺栓-三軸全自動鉆孔,、雙倒角一體機-鏈條型
（型號：UZ3G-2）
銷軸,、螺栓-三軸全自動鉆孔,、雙倒角一體機-鏈條型是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
機器原理及說明：
該機采用4等分氣動分度盤通過數控系統控制,，自動旋轉分度進行旋轉工位送料，通過料斗（或振動盤為選配件）自動送料到滑道中,，數控系統自動控制三臺鉆孔氣動動力頭進給倒角,、鉆孔；鉆孔速度及深度可由油壓緩沖器調整,，自動落料,。
采用液晶屏幕數控系統控制，可隨意編程,，存貯多個加工程序,；不容易斷鉆頭，實現完全數控操作,。一人可同時操作5-8臺機器,，節省人工。大幅度提高工作效率,。
自動送料,，自動夾緊、自動轉位,、自動倒角,、自動鉆孔、自動退料,。每個動作由分度盤在不同工位同時完成,，實現鉆孔,、倒角。
380V電源,；氣源壓力6-8KG,。
適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 銷軸 | 6-20 | 40-100 | 2-8 | 可調 |
2 | 六角螺栓 | 6-20 | 40-100 | 2-8 | 可調 |
優點及使用范圍：
1,、本機具有結構合理,，操作方便安全可靠，不易斷鉆頭等特點,；
2,、鐵削與工件自動分離；
3,、一人能操作5-8臺機器,；節省人工；
4,、經濟實用,，投入成本低；
5,、本機適用于在銷軸類,、螺栓類,、軸類、園柱類等零件,、園柱面上鉆孔,、倒角；直徑,、長短及鉆孔大小都可調,，屬通用機型。
銷軸,、螺栓-三軸全自動鉆孔,、雙倒角一體機-鏈條型參數一覽表
機型 參數 | UZ3G-1 | |||
最大鉆孔直徑 | 2-6 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 1.1KW三臺 | |||
主軸轉速 | 800-5800可選 | |||
電壓（V） | 380 | |||
銷軸、螺栓倒角,、鉆 孔范圍 mm） | 外徑 | 5-20 | ||
長度 | 25-120 | |||
孔徑 | 2-6 | |||
機重（KG） | 985 | |||
外形尺寸（米） 長×寬×高 | 主機：1.3×0.8×1.2 料斗：0.5×0.5×1.5 | |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為料斗送料 | |||
一人操作臺數 | 5-8臺 | |||
銷軸,、螺栓-三軸全自動鉆孔,、雙倒角一體機-鏈條型效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×25-120 | Q235 | 3.5 | 6 | 17-18 | |
2 | Φ8×25-120 | Q235 | 3.5 | 8 | 12-15 | |
3 | Φ10×25-120 | Q235 | 3.5 | 10 | 11-12 | |
4 | Φ12×25-120 | Q235 | 4 | 12 | 9-10 | |
5 | Φ14×25-120 | Q235 | 5 | 14 | 7-8 | |
6 | Φ16×25-120 | Q235 | 6 | 16 | 6-7 |
