挺桿-兩軸全自動鉆孔,、倒角一體機
(型號:UZTG2-74)

挺桿-兩軸全自動鉆孔,、倒角一體機是由濟南優博世特(UBOST)機械設計有限公司自主設計研發的數控自動化設備,。
應用案例視頻:
1、挺桿-兩軸全自動鉆孔、倒角一體機視頻之一
機器原理及說明:
該機采用儀表車主軸箱通過步進電機旋轉角度,,實現倒角,、鉆孔,通過振動盤自動送料到送料夾具中,,數控系統自動控制二臺鉆孔氣動動力頭實現倒角,、鉆孔;鉆孔速度及深度可由油壓緩沖器調整,,自動落料,。
采用液晶屏幕數控系統控制,可隨意編程,,存貯多個加工程序,;不容易斷鉆頭,實現完全數控操作,。一人可同時操作5-8臺機器,,節省人工。大幅度提高工作效率,。
自動送料,,自動夾緊、自動轉位,、自動倒角,、自動鉆孔、自動退料,。每個動作由氣動在不同工位同時完成,,實現鉆孔,、倒角。
380V電源,;氣源壓力6-8KG,。

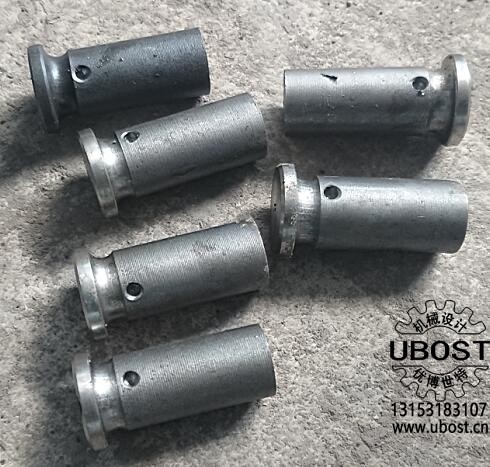

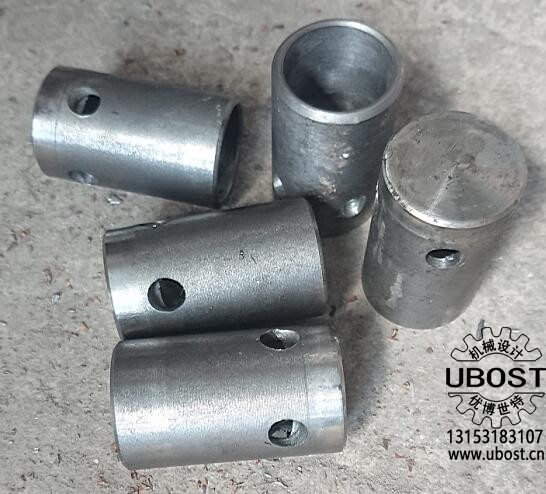

適用鉆孔零件:


零件適用范圍:(單位:毫米)
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 軸銷 | 6-80 | 40-100 | 2-8 | 可調 |
|
|
|
|
|
|

優點及使用范圍:
1、本機具有結構合理,,操作方便安全可靠,,不易斷鉆頭等特點;
2,、鐵削與工件自動分離,;
3、一人能操作5-8臺機器,;節省人工,;
4、經濟實用,,投入成本低,;
5、本機適用于在軸類,、園柱類等零件,、園柱面上鉆孔、倒角,;直徑,、長短及鉆孔大小都可調,屬通用機型,。
挺桿-兩軸全自動鉆孔,、倒角一體機參數一覽表
機型 參數 |
| UYZ3-2 |
|
步進旋轉主軸 |
| 步進電機86 |
|
最大鉆孔直徑 |
| 2-8 |
|
主軸最大行程 |
| 80 |
|
主軸錐度 |
| JT6 |
|
電機功率(W) |
| 1.1KW二臺 |
|
主軸轉速 |
| 800-3800可選 |
|
電壓(V) |
| 380 |
|
小軸銷倒角、鉆 孔范圍 mm) | 外徑 |
| 6-80 |
|
長度 |
| 40-100 |
|
孔徑 |
| 2-8 |
|
機重(KG) |
| 485 |
|
外形尺寸(米) 長×寬×高 |
| 主機:1.1×0.6×1.3 |
|
數控系統 | 數控可編程控制系統TC5510 |
操作方式 | 觸摸按鍵 |
顯示方式 | 液晶屏 |
送料方式 | 標配為振動盤送料 |
一人操作臺數 | 5-8臺 |
