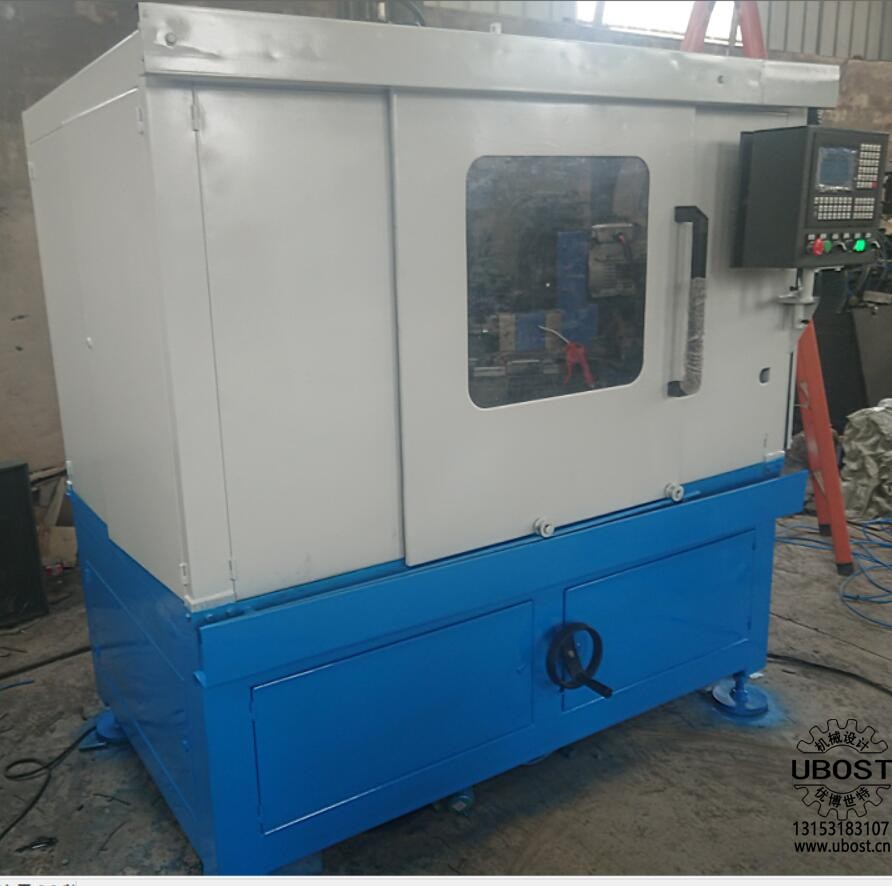

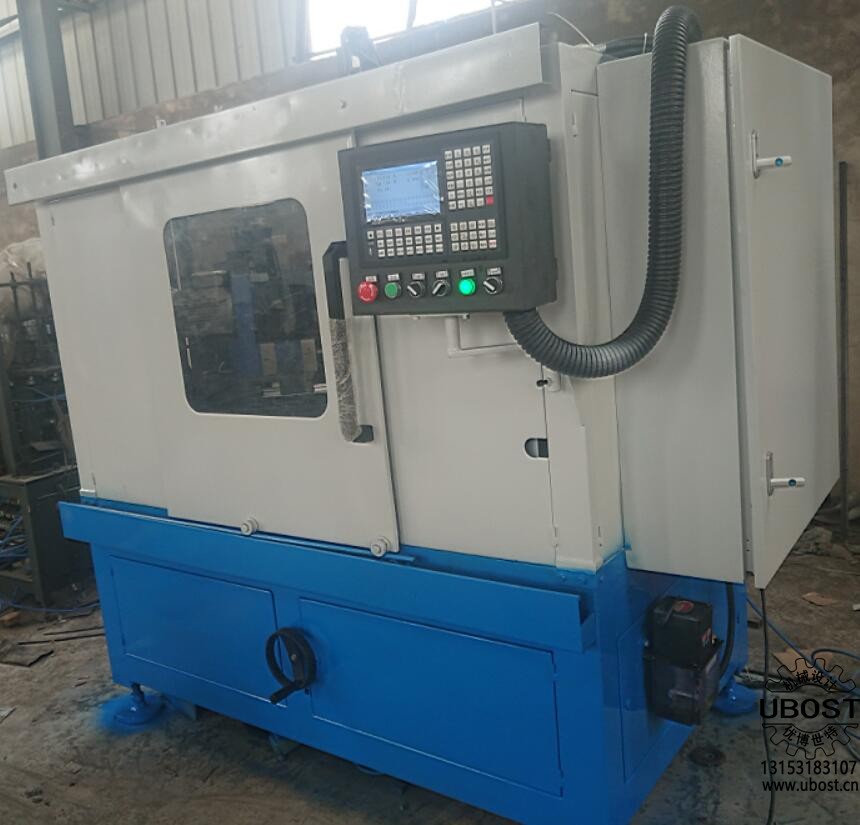

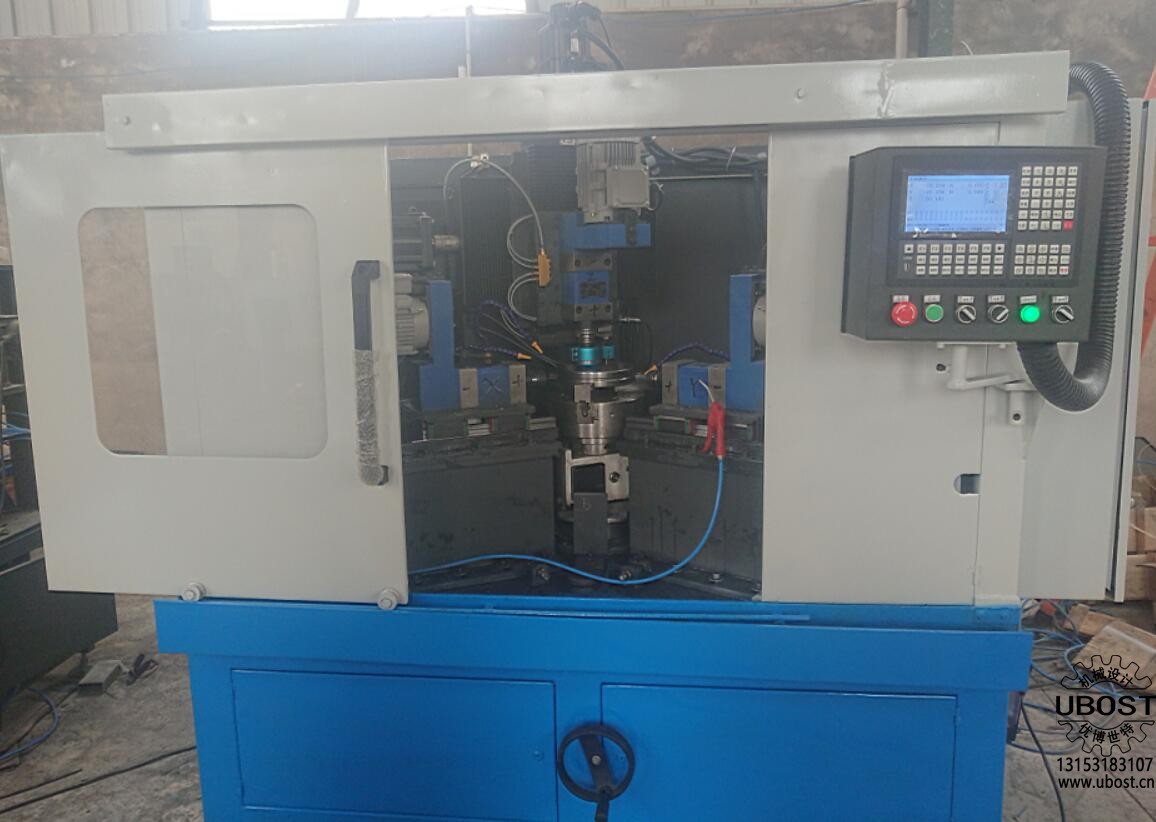

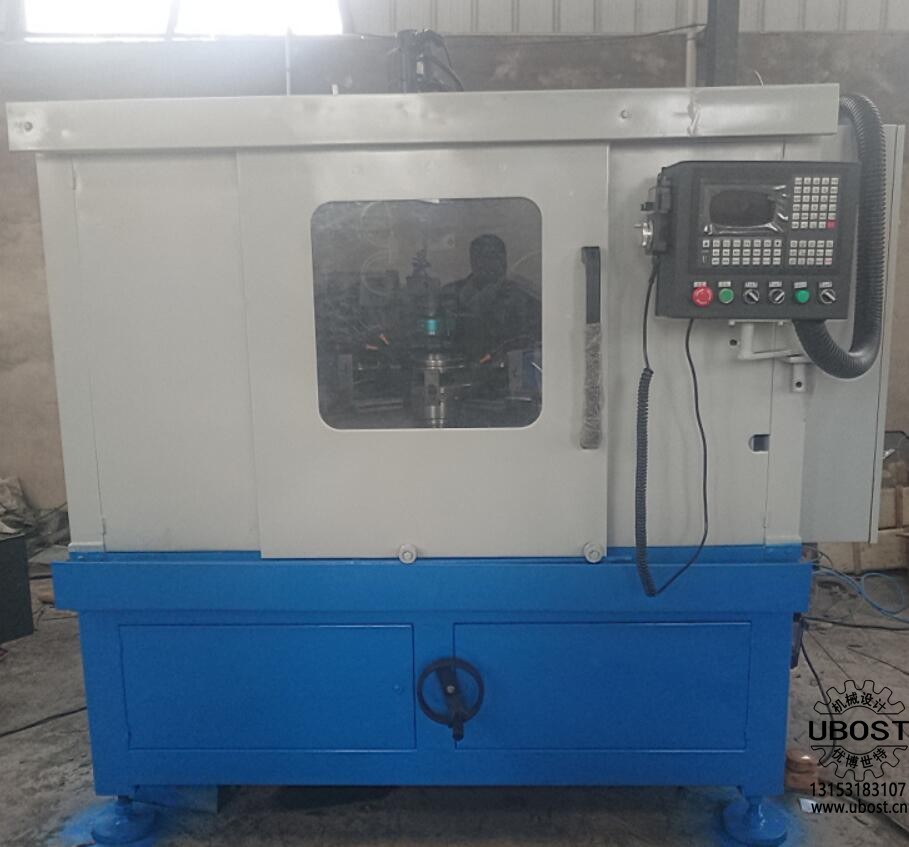

軸承圈-五軸鉆削中心
軸承圈-五軸鉆削中心（型號：UZ5Z-5）是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
- 型號： UZ5Z-5
- 價格： 59800
軸承圈-五軸鉆削中心
（型號：UZ5Z-5）
軸承圈-五軸鉆削中心是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
機器原理及說明：

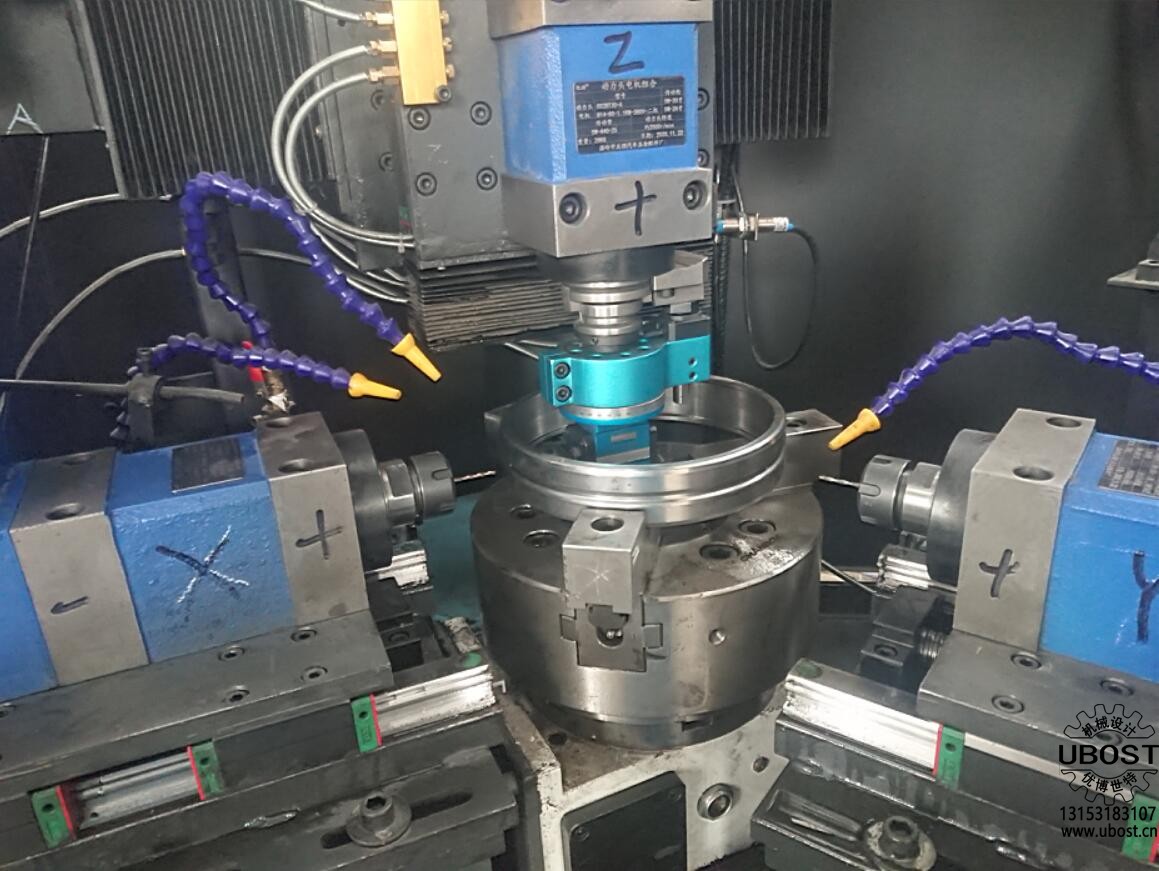

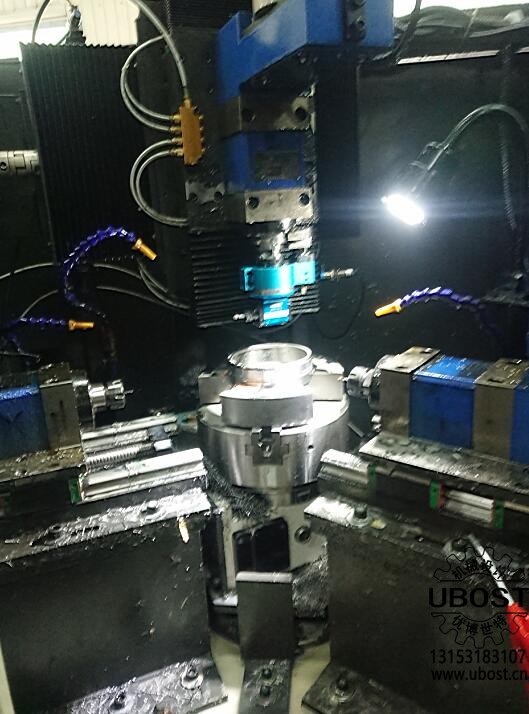

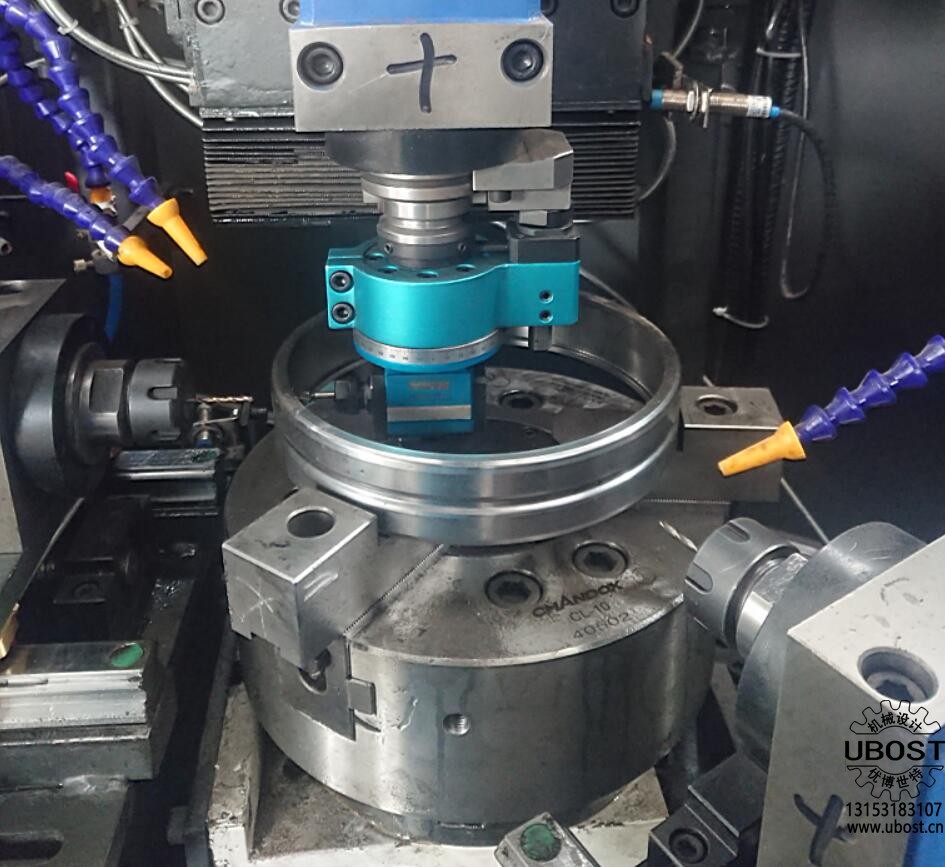

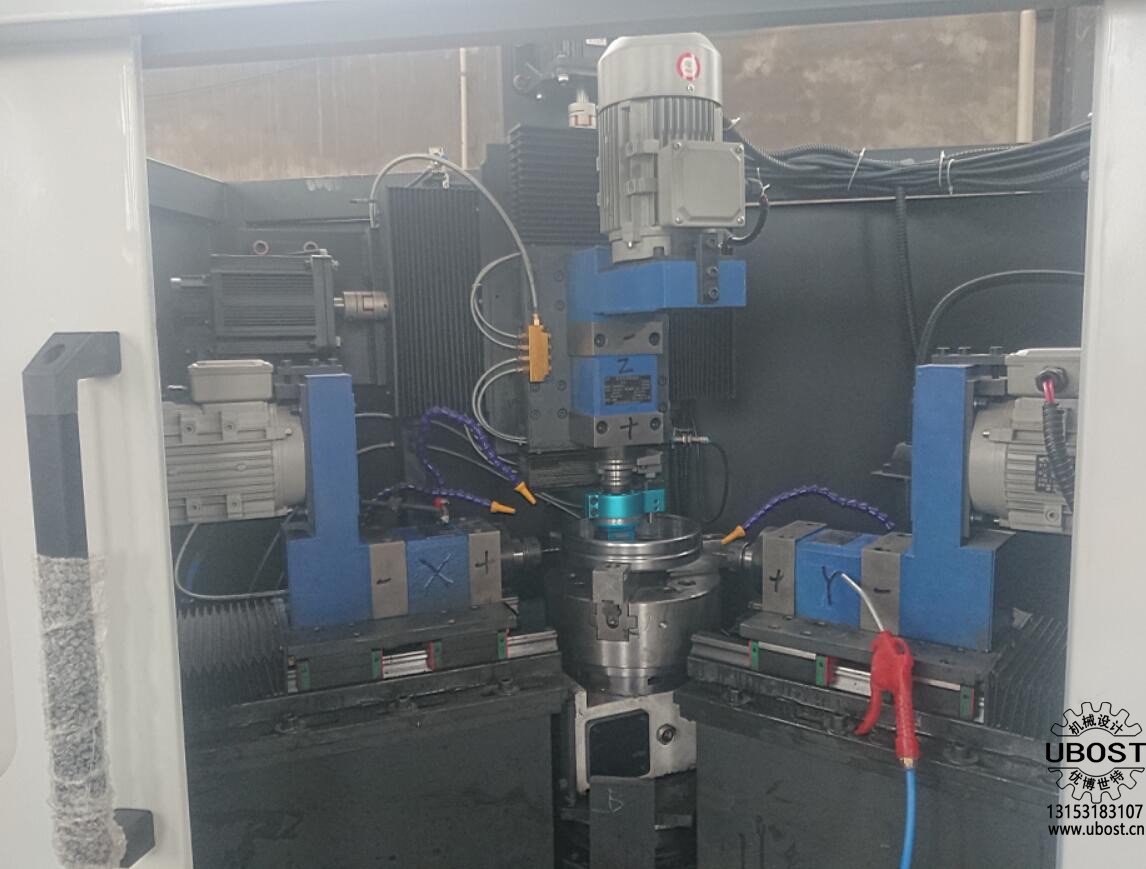

該機采用五臺高精密伺服電機驅動X軸、Y軸、Z軸、A軸、B軸（數控分度盤），采用多普康的五軸聯動的數控控制系統。實現軸承內外圈上的多個油孔的鉆孔及倒內外角功能。

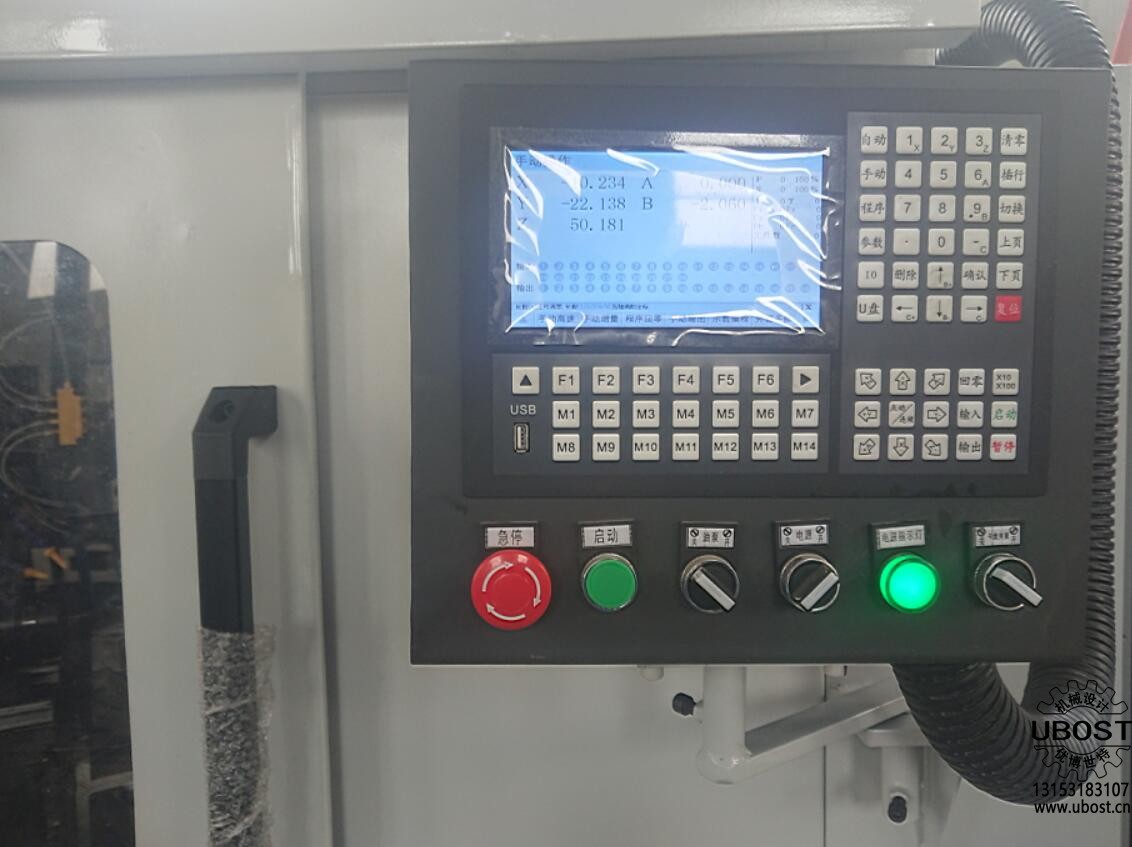

采用液晶屏幕五軸數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。
人工放料，自動夾緊（液壓）、自動鉆孔、自動倒內側角、自動倒外側角、自動松開。
380V電源；氣源壓力6-8KG。
適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 高度 | 鉆孔直徑 | 鉆孔位置 |
1 | 軸承外圈 | 100-280 | 50-100 | 2-8 | 可調 |
2 | 軸承內圈 | 100-280 | 50-100 | 2-8 | 可調 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、五軸聯動；
3、本機適用于在環類零件、園柱面上鉆孔、倒內外角；直徑、高度及鉆孔大小都可調，屬通用機型。
軸承圈-五軸鉆削中心參數一覽表
機型 參數 | UZ5Z-5 | |||
最大鉆孔直徑 | 2-8 | |||
主軸最大行程 | 150 | |||
主軸錐度 | ER20/ER11 | |||
電機功率(W) | 1.1KW3臺 | |||
主軸轉速 | 800-5800可選 | |||
電壓（V） | 380 | |||
機重（KG） | 2585 | |||
外形尺寸（米）：長×寬×高 | 1.7×1.4×1.7 | |||
數控系統 | 數控可編程控制系統P2M | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
