軸銷,、螺栓-兩軸全自動鉆孔、雙倒角一體機
（型號：UYZ3-2）

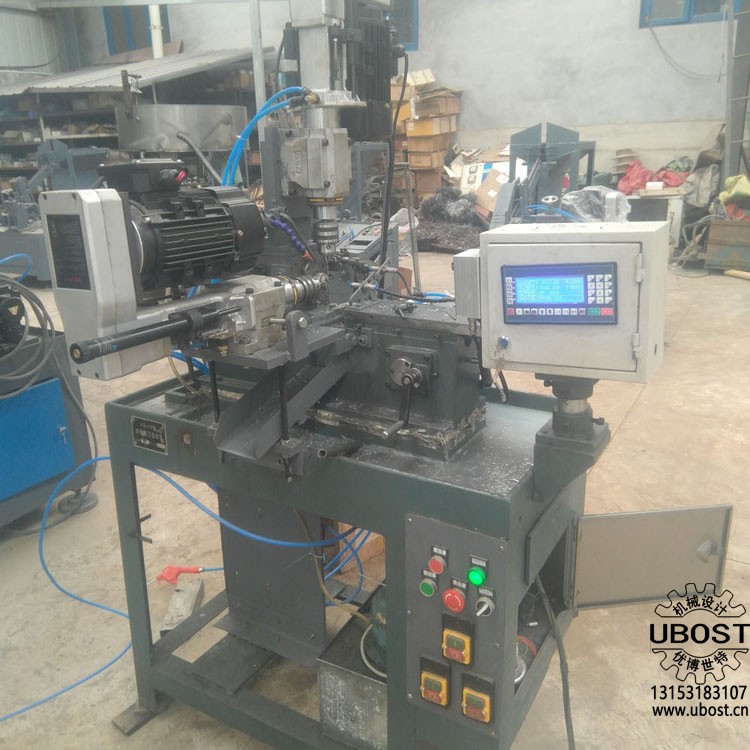

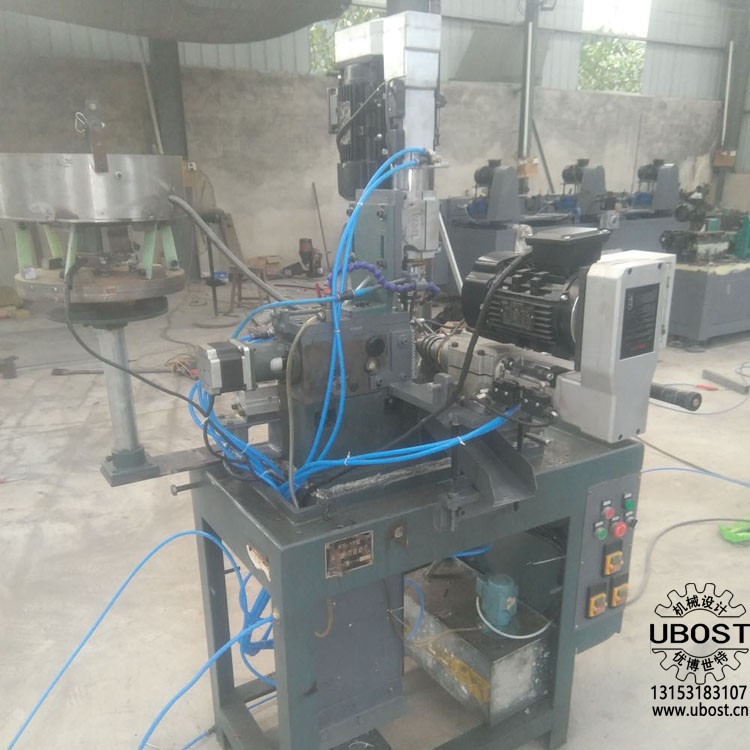

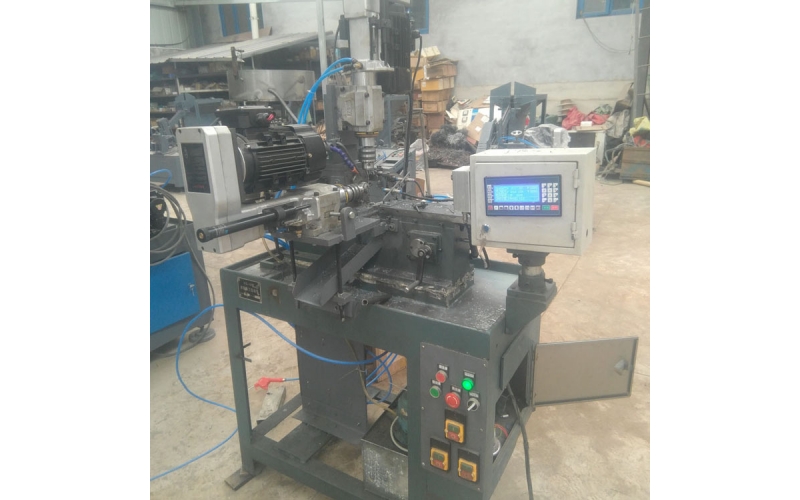

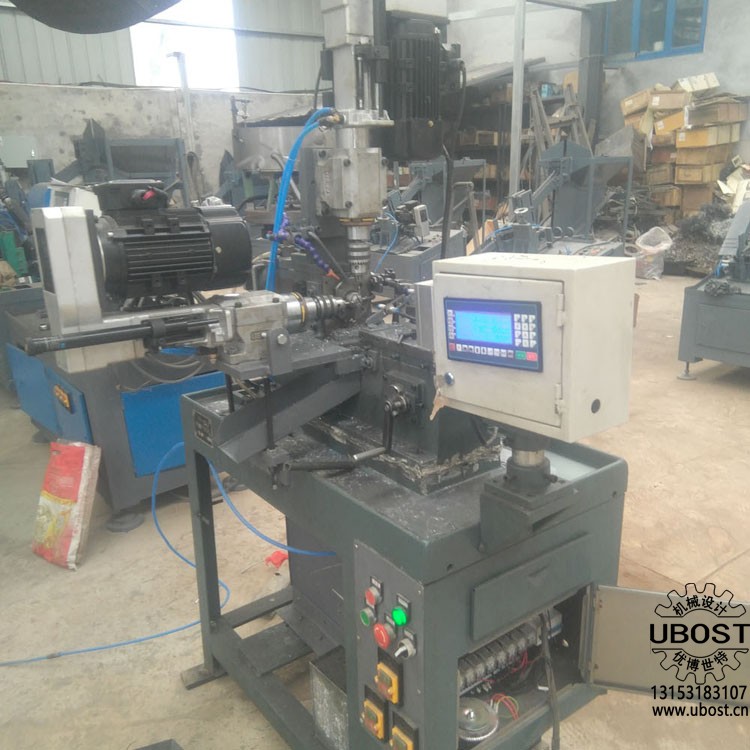

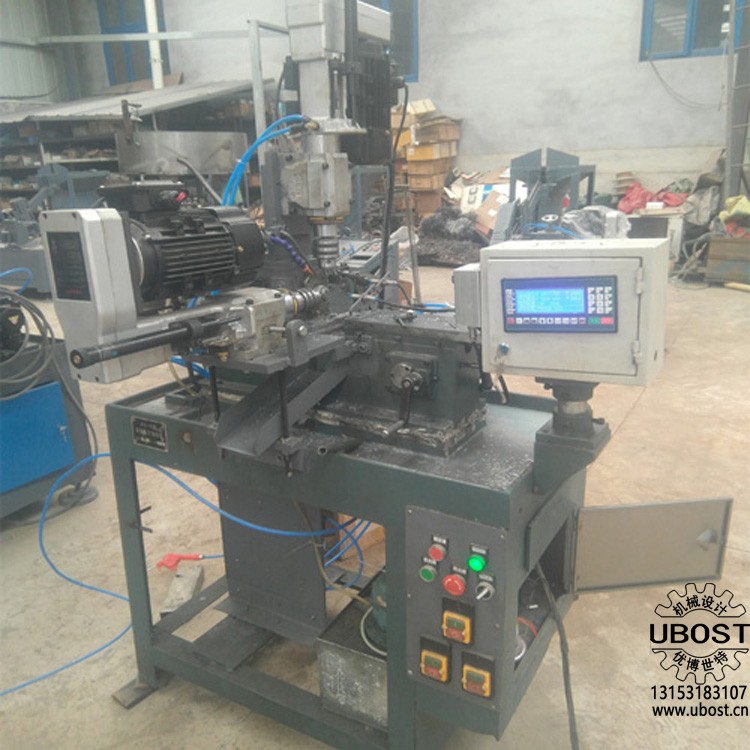

軸銷,、螺栓-兩軸全自動鉆孔、雙倒角一體機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備,。
應用案例視頻：
1,、小軸銷-全自動數控二軸倒角,、鉆孔一體機視頻之一
機器原理及說明：

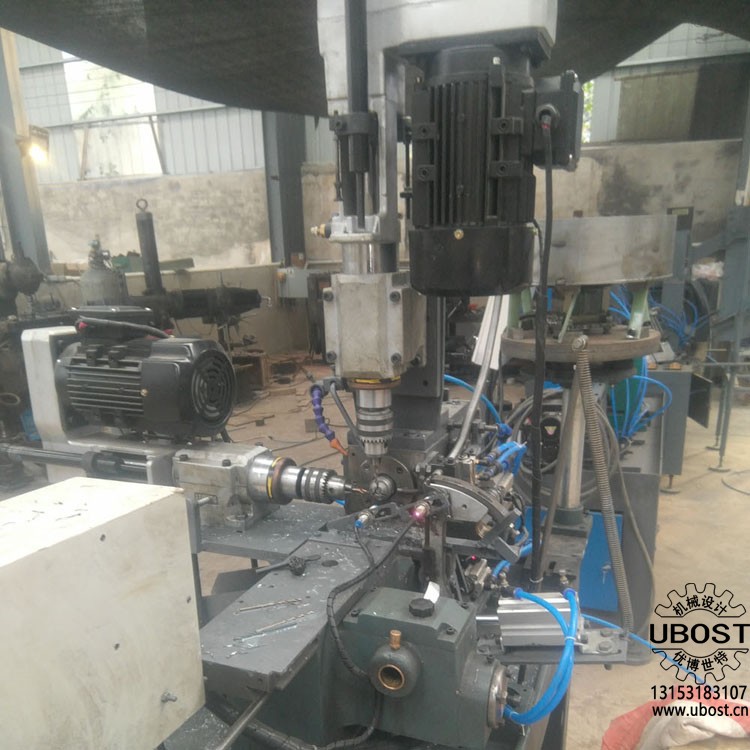

該機采用儀表車主軸箱通過步進電機旋轉角度，實現倒角,、鉆孔,，通過振動盤自動送料到送料夾具中，數控系統自動控制二臺鉆孔氣動動力頭實現倒角,、鉆孔,；鉆孔速度及深度可由油壓緩沖器調整，自動落料,。
采用液晶屏幕數控系統控制,，可隨意編程，存貯多個加工程序,；不容易斷鉆頭,，實現完全數控操作。一人可同時操作5-8臺機器,，節省人工,。大幅度提高工作效率。

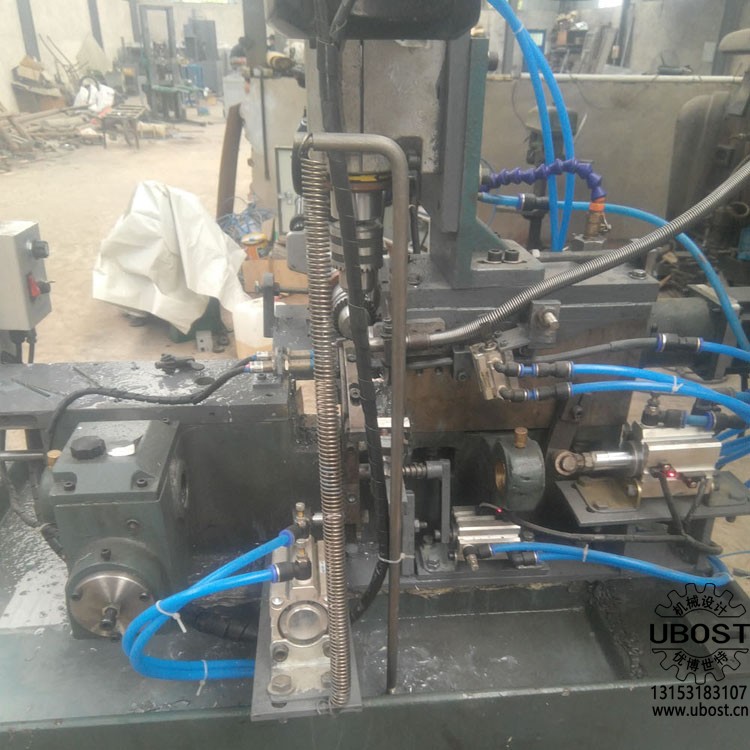

自動送料,，自動夾緊,、自動轉位、自動倒角,、自動鉆孔,、自動退料。每個動作由氣動在不同工位同時完成,，實現鉆孔,、倒角。
380V電源,；氣源壓力6-8KG,。

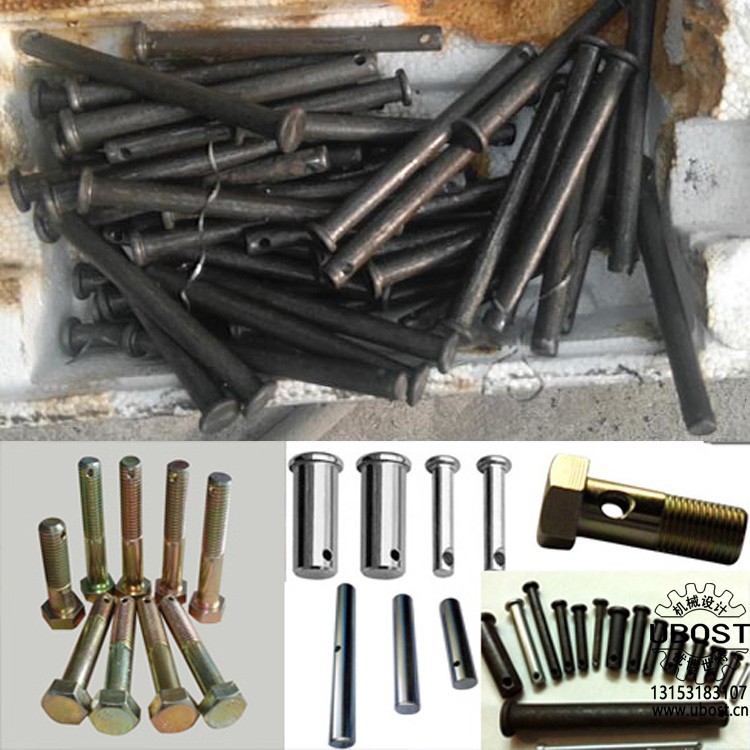

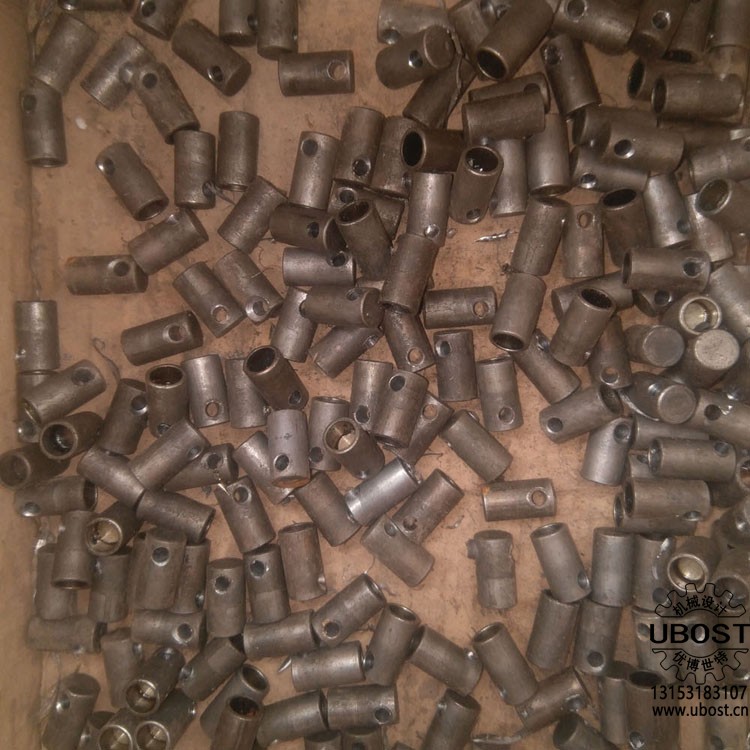

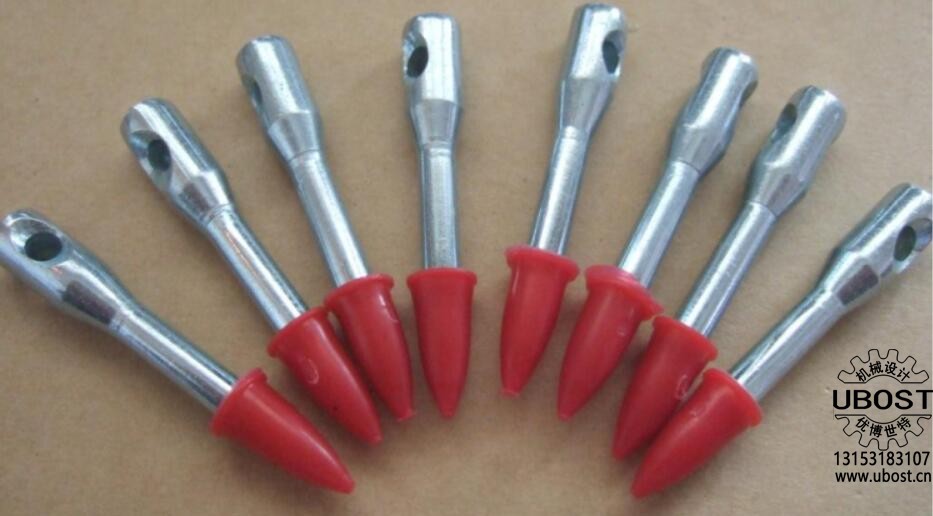

適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 小軸銷 | 6-16 | 15-40 | 1-6 | 可調 |
優點及使用范圍：
1、本機具有結構合理,，操作方便安全可靠,，不易斷鉆頭等特點；
2,、鐵削與工件自動分離,；
3、一人能操作5-8臺機器,；節省人工,；
4,、經濟實用，投入成本低,；
5,、本機適用于在軸類、園柱類等零件,、園柱面上鉆孔,、倒角；直徑,、長短及鉆孔大小都可調,，屬通用機型。
軸銷,、螺栓-二軸自動鉆孔,、雙倒角一體機參數一覽表
機型 參數 | UYZ3-2 | |||
步進旋轉主軸 | 步進電機86 | |||
最大鉆孔直徑 | 1-6 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 0.75KW二臺 | |||
主軸轉速 | 1800-5800可選 | |||
電壓（V） | 380 | |||
小軸銷倒角、鉆 孔范圍 mm） | 外徑 | 6-16 | ||
長度 | 15-40 | |||
孔徑 | 1-6 | |||
機重（KG） | 485 | |||
外形尺寸（米） 長×寬×高 | 主機：1.1×0.6×1.3
| |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為振動盤送料 | |||
一人操作臺數 | 5-8臺 | |||
軸銷,、螺栓-二軸自動鉆孔、雙倒角一體機效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×5-40 | Q235 | 3.5 | 6 | 10-12 | |
2 | Φ8×15-40 | Q235 | 3.5 | 8 | 8-10 | |
3 | Φ10×15-40 | Q235 | 3.5 | 10 | 6-8 | |
4 | Φ12×15-40 | Q235 | 4 | 12 | 5-7 | |
5 | Φ14×15-40 | Q235 | 5 | 14 | 4-6 | |
6 | Φ16×15-40 | Q235 | 6 | 16 | 4-5 |
